A csokorgépek és folyamatok megértése: funkciók, technikák és összehasonlítások a Stringing -rel

Mi az a csomógép?

A csokros gép egy ipari eszköz, amelyet úgy terveztek, hogy automatikusan elfordítsa több huzalszálot - tipikusan csupasz réz vagy ónos réz - egyetlen, egységes kábelbe. Ez a csavarozási folyamat, az úgynevezett bunching, kritikus jelentőségű a huzal- és kábelgyártási iparban, mivel javítja a végtermék mechanikai szilárdságát, rugalmasságát és elektromos teljesítményét.

Hogyan működik
A csomógép alapvető funkciója az, hogy több vezetéket nagy sebességgel forogjon a központi tengely körül, és egy koherens kötegbe szorítja őket. Ellentétben az egyszerű csavarással, amely csak két vezetéket foglalhat magában, a csomóolás több szál (néha tucat) kombinálását tartalmazza következetes spirális mintázatban. Ez a folyamat biztosítja, hogy a végső kábel hossza alatt fenntartja az egyenletes elektromos tulajdonságokat és a tartósságot.

A modern csokorgépek legfontosabb jellemzői
Nagysebességű csavarás: A modern gépek nagy sebességgel működnek az ipari termelési igények kielégítése érdekében. A gyors mozgás ellenére fenntartják a stabil munkateljesítményt, biztosítva a pontosságot és az ismételhetőséget minden tételben.

Sokoldalúság: képesek különféle méretű huzalkábelek kezelésére, így adaptálhatóvá teszik őket a különféle termelési követelményekhez - a finom elektronikai vezetékektől a nagyobb ipari kábelekig.

Fejlett vezérlőrendszerek: importált elektromos alkatrészekkel és intuitív érintőképernyős interfészekkel felszerelve ezek a gépek lehetővé teszik a könnyű működést, a megfigyelést és a beállításokat. Ez csökkenti a beállítási időt és az emberi hibákat.

Alacsony zaj és karbantartás: A hatékonyság érdekében tervezték, minimális működési zajt okoznak, és a kényelmes karbantartáshoz tervezték, javítják a munkakörnyezetet és csökkentik az állásidőt.

Környezetbarát formatervezés: Sok csomógépet zöld, nem mérgező festékekkel készítenek, amelyek mind emberbarát és környezetbarátak is-ez a modern gyártási létesítmények fontos szempontja.

Alkalmazások
Csokros gép széles körben használják az olyan iparágakban, mint:

Elektromos kábelgyártás

Autóvezeték -termelés

Távközlés

Űrrepüléses vezetékrendszerek

Mindezen ágazatokban a következetes huzalkötés elengedhetetlen a jel integritásának, a fizikai tartósságnak és a könnyű telepítésnek a biztosítása érdekében.

Mi a csomóolási folyamat?

A csomóolási folyamat egy olyan gyártási módszer, amelyet elsősorban elektromos vezetékek és kábelek előállításához használnak, ahol több vezetőképes huzalszál - tipikusan réz vagy ónos réz - egyetlen, egyenletes csomagba keverve van. Ez a technika javítja a végső huzaltermék mechanikai szilárdságát, rugalmasságát és vezetőképességét, így alkalmassá teszi az elektromos alkalmazások széles skáláját, a háztartási vezetékektől a komplex ipari kábelekig.

A csomóolás célja
A bunching számos kritikus célt szolgál:

Javított rugalmasság: Egy csomó vékony szál rugalmasabb, mint ugyanazon keresztmetszetű, egyetlen szilárd huzal. Ez megkönnyíti a vezeték irányítását és telepítését, különösen szűk vagy mobil környezetben.

Fokozott elektromos teljesítmény: A sodrott vezetékek dinamikus körülmények között jobb áramfedési tulajdonságokkal rendelkeznek. Noha az elektromos vezetőképesség önmagában nem növekszik szignifikánsan, a huzal azon képessége, hogy ellenálljon a mechanikai rezgéseknek és a mozgásnak a törése nélkül.

Egységesség és hatékonyság: A csomóolás biztosítja a következetes csavarmintázatot és a huzalátmérőjét, amely elengedhetetlen a minőség és a megbízhatóság fenntartásához a nagy kábelgyártásban.

Hogyan működik a csomóolási folyamat
A csomóolási folyamat úgy kezdődik, hogy több csupasz vagy ónos rézhuzal-szálat táplálnak egy nagysebességű csomógépbe. Ennek a gépnek a legfontosabb funkciói a következők:

Automatikus csavarás: A szálak spirális mintázatban vannak összecsavarva. A méterenkénti csavarások száma az alkalmazási igények alapján ellenőrizhető.

Változó méretű kezelés: Ezek a gépek képesek különféle átmérőjű vezetékek feldolgozására, így sokoldalúvá teszik őket a különböző termékvonalak között.

Nagysebességű működés: A modern csokorgépeket nagysebességű előállításra tervezték, lehetővé téve a gyártók számára, hogy hatékonyan megfeleljenek a nagyszabású igényeknek.

Fejlett csokor -technológia
Kortárs csokorgépek olyan funkciókkal vannak felszerelve, amelyek javítják a megbízhatóságot és a könnyű használatot:

Importált elektromos alkatrészek: Ezek az alkatrészek biztosítják a nagyobb pontosságot, tartósságot és reagálást, gyakran intuitív érintőképernyő -felületen keresztül működnek.

Alacsony zajú működtetés: Az akusztikus kibocsátások csökkentésére tervezték, a modern csokrok biztonságosabb és kényelmesebb munkakörnyezetet teremtenek.

Környezetbarát kialakítás: A zöld, az emberi biztonságos festék és az energiahatékony alkatrészek használata összhangban áll a növekvő környezeti és biztonsági előírásokkal.

Könnyű karbantartás: Az egyszerűsített gép -architektúra lehetővé teszi a gyors szervizelést és a csökkentési leállását.

A kötött huzalok alkalmazásai
A kötött vezetékek mindenütt jelen vannak az elektromos és elektronikai iparban. Használják a következőkben:

Tápkábelek

Audio/videokvezeték

Autóvezeték -kábelkötegek

Adatátviteli kábelek

Rugalmas zsinórok a készülékekhez

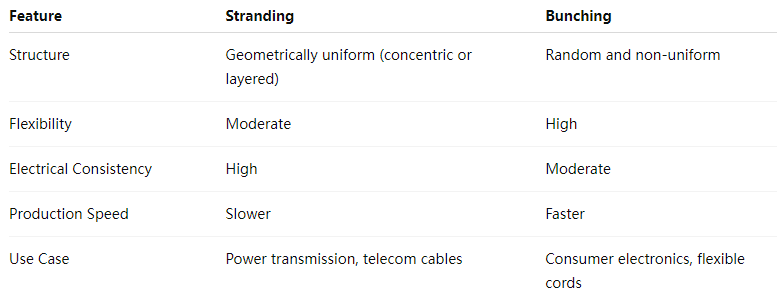

Mi a különbség a Búcsú és a Kötés között?

A Stringing és a Bunching két alapvető folyamat a huzal- és kábelgyártásban, különösen, ha többszálú réz vagy ónos vezetékkel dolgoznak. Noha mindkettő magában foglalja a több egyedi vezeték kombinálását egyetlen nagyobb vezetőbe, a szerkezet, a cél és a módszer jelentősen különbözik egymástól. Ezeknek a különbségeknek a megértése elengedhetetlen a megfelelő folyamat kiválasztásához, az alkalmazás elektromos, mechanikai és termelési követelményeitől függően.

1. Meghatározás és cél
A Stranding a több huzalszál elfordításának folyamata pontos geometriai mintázatban, gyakran koncentrikus vagy rétegezett szerkezetet követve. Fő célja egy karmester előállítása, amely következetes mechanikai tulajdonságokkal, rugalmassággal és egyenletes elektromos teljesítménygel rendelkezik.

A kötés viszont magában foglalja a huzalszálak véletlenszerűen történő csavarását szigorú geometriai elrendezés nélkül. Ez a módszer gyorsabb és általában akkor használható, ha a rugalmasság fontosabb, mint a szerkezeti egységesség.

2. Strukturális különbségek
Sodrott vezetők
Ezeket a vezetékeket egy meghatározott mintázatban - általában koncentrikus rétegekkel (például 7, 19 vagy 37 vezeték) szervezik. A pontos igazítás kiegyensúlyozott elektromos tulajdonságokat biztosít és javítja a tartósságot mechanikai feszültség alatt.

Csokor vezető
A kötött huzalokban a szálakat rögzített mintázat nélkül össze vannak csavarva. A vezetékek véletlenszerűen keresztezhetik egymást a csomagban, kevesebb szimmetriát eredményezve, de nagyobb rugalmasságot eredményeznek.

3. Elektromos és mechanikai teljesítmény
Stranding
A sodrott vezetékek egységes elrendezése biztosítja a következetes ellenállást és a kapacitást. Ez lehetővé teszi a sodrott vezetékeket, amelyek ideálisak a nagy megbízhatóságot és a pontos elektromos tulajdonságokat igénylő alkalmazásokhoz, például az energiaeloszlásban vagy a telekommunikációban.

Bunching
A kötött vezetékek a teljesítményben kisebb következetlenségeket mutathatnak a geometriai szabályosság hiánya miatt. Ezeket azonban széles körben használják rugalmas zsinórokban, elektronikus kábelekben és olyan helyzetekben, amikor a vezető ismételt hajlításon megy keresztül.

4. Termelési folyamat és felszerelés
A Stranding számára tervezett gépek szabályozott rétegezéssel és szinkronizált forgással működnek a szükséges minta fenntartása érdekében. Ez kissé lassabb, de ellenőrzött eljárást eredményez.

Csokorgépek mint a megadott információkban leírtakhoz hasonlóan, a sebesség és a működési stabilitás érdekében tervezték. Nagy sebességű vezetékeket csavaroznak, kevésbé aggódva a geometriai elrendezés miatt. Ezek a gépek különféle méretű vezetékeket alkalmaznak, fejlett elektromos alkatrészeket használnak a képernyő-alapú működéshez, és az alacsony zajhoz és az egyszerű karbantartáshoz tervezték.

5. Alkalmazások
A Stranding -ot általában használják:

Tápkábelek

Adat- és kommunikációs kábelek

Autóvezeték vezetéke, ahol a rezgésállóság kulcsfontosságú

A kötés általában a következőkben található:

Tápkábelek

Elektronikus és készülékvezetékek

Hangszóró kábelek
